IGBT | PIM
PIMs ermöglichen eine kompakte Bauweise des Hauptstromkreises

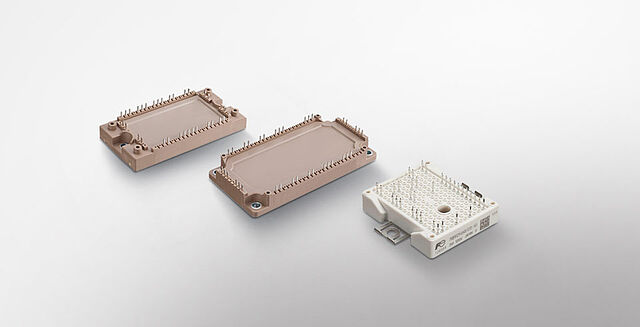

Das PIM (Power Integrated Module) ist ein Produkt, das einen 3-Phasen-Wechselrichter, eine Diodenbrückenschaltung und eine Bremsschaltung in ein einziges Modul integriert und so eine kompakte Bauweise für den Hauptstromkreis ermöglicht. Es gibt je nach Motorleistung zwei Haupttypen von PIM, das kompakte sowie leichte Small PIM und EconoPIM™*.
Die Produktpalette erfüllt verschiedene Anforderungen an die Modulanschlüsse und Leiterplattenverbindungen. Dazu gehören die beiden Arten von gelöteten und lötfreien Anschlüssen sowie Produkte mit verschiedenen Hauptanschlussanordnungen.
Produktreihe
- Small PIM (eingebauter Umrichter und Bremsteile) X-Serie 650 V, 1200 V Klasse
- Small PIM (eingebaute Stromrichter- und Bremsteile) Serie V 600 V, 1200 V Klasse
- PIM (eingebaute Umrichter- und Bremsteile) EconoPIM™* X-Serie 650 V, 1200 V Klasse
- PIM (eingebaute Umrichter- und Bremsteile) EconoPIM™* V Serie 600 V, 1200 V Klasse
Merkmale
- Geringe Verlustleistung
- Hohe Integrationsdichte / Miniaturisierung
- Betrieb bei hohen Temperaturen
Vorteile
- Optimierte Module durch Verringerung der Materialstärke und kleinere Struktur sowohl der IGBT- als auch der Dioden-Chips. Der Vorteil liegt in der geringeren Verlustleistung während des Wechselrichterbetriebs im Vergleich zu den Modulen der vorherigen Generation (V-Serie).
- Die höhere Leistungsdichte ermöglicht es, die gleiche Leistung in kleineren Gehäusen zu erzielen.
- Der neue optimierte Chip in Verbindung mit verbesserten Gehäusematerialien und geringerem Wärmewiderstand ermöglicht einen Dauerbetrieb bei 175 °C,
